БЕТОНЫ
ДИЛАТОМЕТРИЧЕСКИЙ МЕТОД УСКОРЕННОГО ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ
ГОСТ 10060.3-95

1. Область применения

Настоящий стандарт распространяется на тяжелые и легкие бетоны на цементном вяжущем, кроме бетонов дорожных и аэродромных покрытий.

Стандарт не распространяется на бетон с добавками полимерного вяжущего.

Стандарт устанавливает ускоренный дилатометрический (четвертый) метод определения морозостойкости при однократном замораживании.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:
  ГОСТ 8.018-82 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне температур 90-1800 К.
  ГОСТ 10060.0-95 Бетоны. Методы определения морозостойкости. Общие требования.
  ГОСТ 10060.1-95 Бетоны. Базовый метод определения морозостойкости.
  ГОСТ 10180-90 Бетоны. Методы определения прочности по контрольным образцам.
  ГОСТ 10181.0-81 Смеси бетонные. Общие требования к методам испытаний.
  ГОСТ 23732-79 Вода для бетонов и растворов. Технические условия.
  ГОСТ 28570-90 Бетоны. Методы определения прочности по образцам, отобранным из конструкций.

3. Определения

3.1. В настоящем стандарте приняты термины и определения по ГОСТ 10060.0.

3.2. Стандартный образец - образец, входящий в комплект дилатометра, изготовленный из того же материала, что и дилатометр.

4. Средства испытания и вспомогательные устройства

4.1. Оборудование для изготовления и испытания бетонных образцов должно соответствовать требованиям ГОСТ 10180.

4.2. Дифференциальный объемный дилатометр в комплекте со стандартными образцами. Стандартный образец должен иметь одинаковую форму и размеры с бетонными образцами.

4.3. Ванны для насыщения образцов.

4.4. Керосин.

4.5. Вода по ГОСТ 23732.

5. Порядок подготовки к проведению испытания

5.1. Бетонные образцы изготавливают и отбирают по 4.5 - 4.10 ГОСТ 10060.0 и ГОСТ 28570.

5.2. Бетонные образцы измеряют, определяют начальный объем Vo и насыщают водой по 4.11 ГОСТ 10060.0.

6. Порядок проведения испытания

6.1. Насыщенный образец бетона помещают в измерительную камеру дилатомера, во вторую помещают стандартный образец, камеры заполняют керосином и герметизируют.

6.2. Дилатометр с образцами устанавливают в морозильную камеру и выдерживают 30 мин, затем начинают замораживание со скоростью 0,3°С/мин до достижения температуры минус (18±2)°С.

Графопостроитель во время замораживания непрерывно фиксирует кривую разности объемных деформаций бетонного и стандартного образцов (рисунок 1).

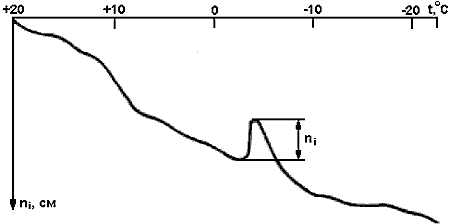

Рисунок 1 - График зависимости разности объемных деформаций бетонного и стандартного образцов от температуры замораживания

6.3. На графике выделяют скачкообразное изменение разности объемных деформаций np обусловленное переходом воды в лед.

6.4. Определяют значение максимального относительного увеличения разности объемных деформаций Θ_i бетонного и стандартного образцов по формуле

где n_i - значение максимальной разности деформаций бетонного и стандартного образцов при замерзании воды в бетоне, см;
с - постоянная дилатомера, см³/см (принимают по паспорту на прибор);
V₀ - начальный объем бетонного образца, см³.

6.5. Максимальную относительную разность объемных деформаций Θ бетонных и стандартных образцов при замораживании определяют как среднеарифметическое значение серии из трех бетонных образцов.

6.6. Марку бетона по морозостойкости F определяют по максимальной относительной разности объемной деформации бетонных и стандартных образцов по таблице 1 с учетом вида бетона, формы и размера образцов.

7. Правила обработки результатов испытаний

7.1. Марку бетона по морозостойкости F, выраженную в циклах переменного замораживания и оттаивания в воде, определяют по графику на рисунке 2 или по таблице 1.

1 - для тяжелого бетона; 2 - для легкого бетона

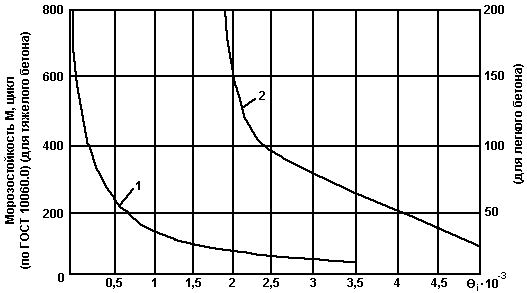

Рисунок 2 - График зависимости морозостойкости бетона от Θ_i - максимального относительного увеличения разности объемных деформаций бетонного и стандартного образцов при замораживании

7.2. Марку бетона по морозостойкости F принимают соответствующей требуемой, если среднеарифметическое значение Θ_ср серии бетонных образцов меньше максимального относительного увеличения разности объемной деформации Θ бетонных и стандартного образцов, указанного в таблице 1.

При совпадении среднеарифметического значения Θ_ср серии бетонных образцов с граничными значениями диапазона назначают меньшую по значению марку бетона по морозостойкости.

7.3. Исходные данные и результаты определения морозостойкости заносят в журнал по форме, приведенной в приложении А.

7.4. Пример ускоренного определения морозостойкости бетона с обработкой результата приведен в приложении Б.

ФОРМА ЖУРНАЛА УСКОРЕННОГО ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ БЕТОНА ДИЛАТОМЕТРИЧЕСКИМ МЕТОДОМ

Начальник подразделения (лаборатории) _____________ (подпись) _____________________ (Ф.И.О.)
Ответственное лицо, проводившее испытание _____________ (подпись) _____________________ (Ф.И.О.)

ПРИЛОЖЕНИЕ Б
(информационное)

ПРИМЕР УСКОРЕННОГО ОПРЕДЕЛЕНИЯ МОРОЗОСТОЙКОСТИ БЕТОНА

1. Исходные данные

Испытанию подлежит бетон следующего состава, кг/м³: цемент - 332, щебень - 1310, песок - 590, вода - 177.

Материалы для изготовления бетона: цемент завода «Гигант» ПЦ-400, гранитный щебень Академического карьера фракции 5-20 мм, песок тучковский Мкр = 1,87. Изготавливают три образца бетона размером 100×100×100 мм и помещают в камеру нормального твердения.

Требуется определить морозостойкость бетона в возрасте 28 сут.

2. Определение показателя морозостойкости

2.1. Образцы бетона насыщают водой по 4.11 ГОСТ 10060.0.

2.2. Насыщенный образец помещают в измерительную камеру дилатометра, во вторую камеру помещают стандартный образец, затем обе камеры заполняют керосином и герметизируют.

2.3. Дилатометр с образцами устанавливают в морозильную камеру и после 30 мин выдержки начинают замораживание со скоростью 0,3 °С/мин до достижения температуры минус (18±2)°С.

2.4. На графике показателя разности объемных деформаций бетонных и стандартного образцов находят скачкообразное изменение n_i для каждого образца из серии

n₁ = 2,4 см; n₂ = 2,5 см; n₃ = 2,6 см.

2.5. Определяют значение максимального относительного увеличения разности объемных деформаций бетонных и стандартного образцов Θ_i по формуле (1)

где с = 0,258 см³/см (с - постоянная дилатометра)

2.6. Вычисляют среднеарифметическое значение максимального относительного увеличения разности объемных деформаций бетонных и стандартного образцов при замораживании для серии из трех образцов

2.7. По таблице 1 определяют марку бетона по морозостойкости, которая составляет согласно 7.2 F200.
