Бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA | сайты | ||||||||||||
|
|
Быстромонтируемые бетонные заводы
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(BONFIGLIOLI RIDUTTORI S.p.A., Италия).
(WAMGROUP, Италия).
(VISHAY, США), весовая дозация инертных.
(PEDROLLO, Италия), счетчик жидких компонентов, емкость воды объемом 500 литров с датчиком уровня наполнения.
(CAMOZZI, Италия).
(OMRON, Япония) (режим по принципу «ОДНА КНОПКА»), необходимое кол-во рецептов, архив данных.

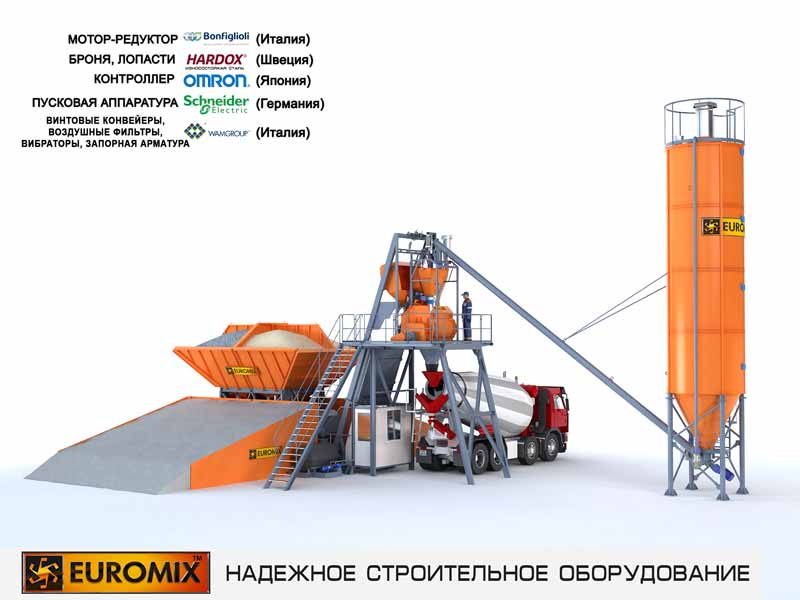

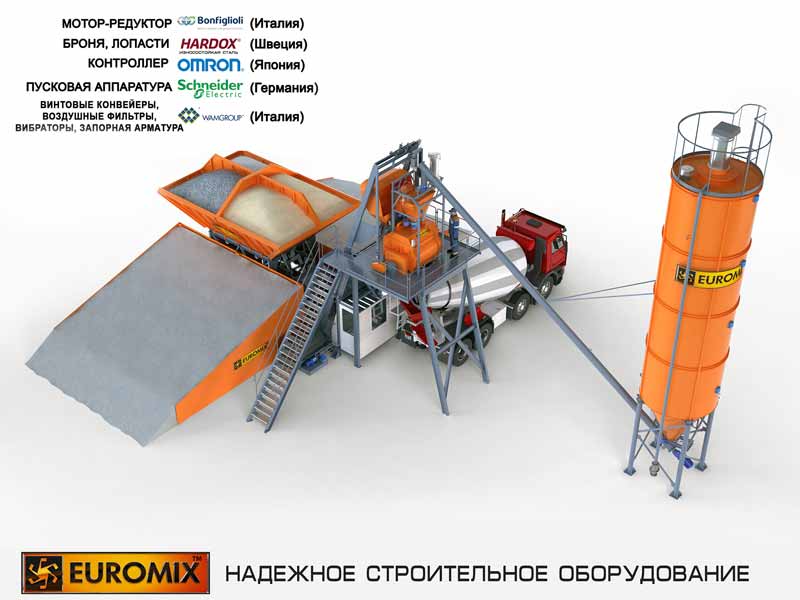

| № | Наименование | Номер комплектации | |||
|---|---|---|---|---|---|

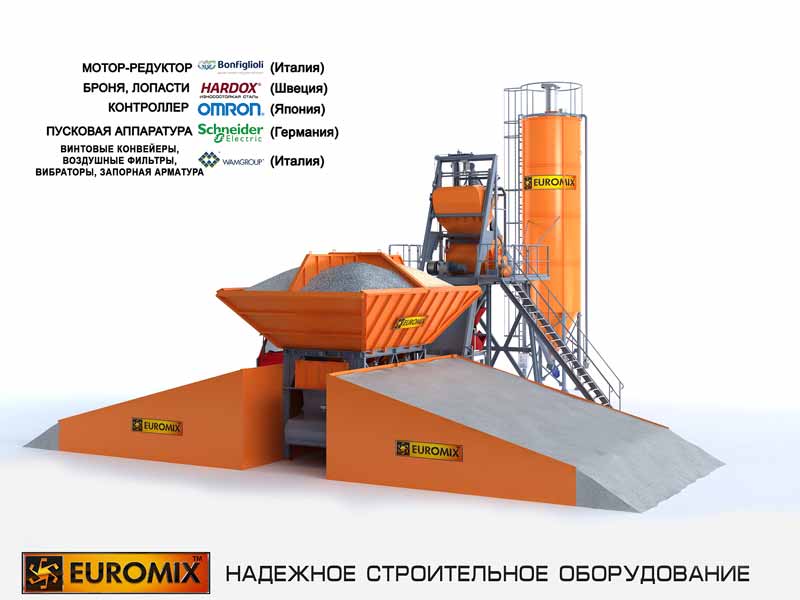

| 1 | Быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA | № 1.1 | № 1.2 | № 1.3 | № 1.4 |
| 2 | EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA (основной модуль) |  |
|
|
|
| 3 | Силос цемента EUROSILO 20 (20 м³) (в полной комплектации) | |
|||
| Силос цемента EUROSILO 40 (40 м³) (в полной комплектации) | |
||||
| Силос цемента EUROSILO 60 (60 м³) (в полной комплектации) | |
||||
| Силос цемента EUROSILO 90 (90 м³) (в полной комплектации) | |
||||

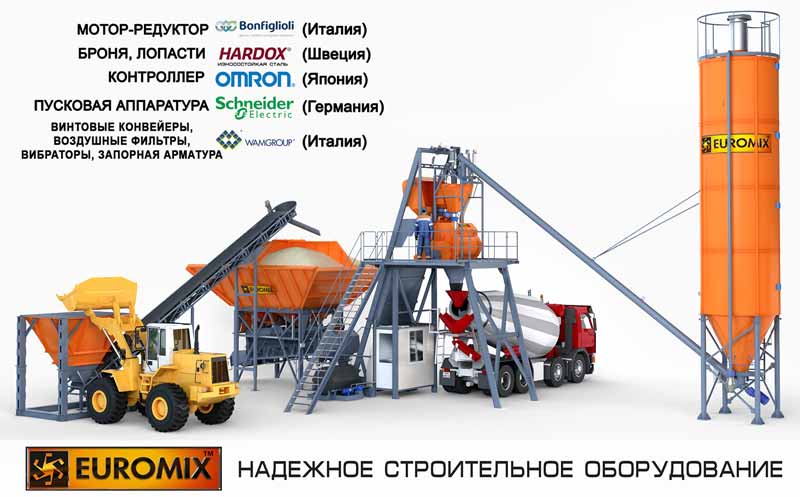

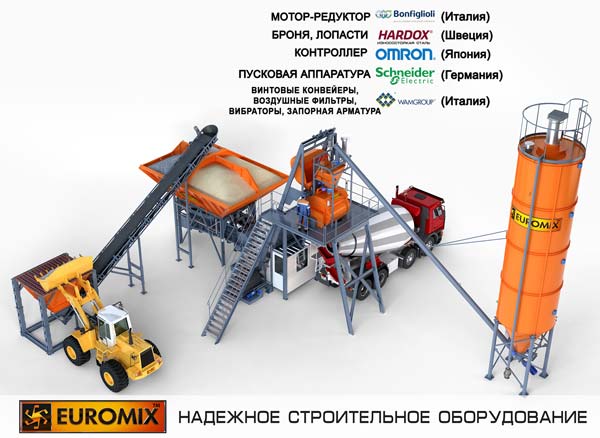

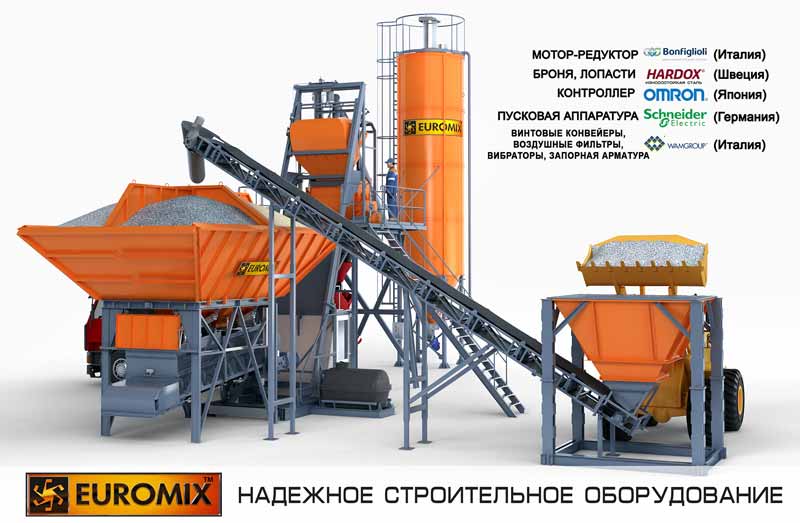

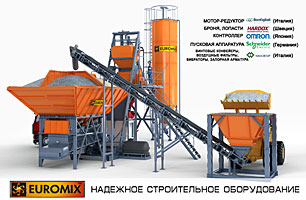

Комплектация №2: быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA - в комплекте силос цемента серии EUROSILO (20, 40, 60, 90 м³) в полной комплектации и станция загрузки инертных материалов
| № | Наименование | Номер комплектации | |||
|---|---|---|---|---|---|
| 1 | Быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA | № 2.1 | № 2.2 | № 2.3 | № 2.4 |
| 2 | EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA (основной модуль) | |
|
|
|
| 3 | Два силоса цемента EUROSILO 20 (20 м³) (в полной комплектации) | |
|||
| Два силоса цемента EUROSILO 40 (40 м³) (в полной комплектации) | |
||||
| Два силоса цемента EUROSILO 60 (60 м³) (в полной комплектации) | |
||||
| Два силоса цемента EUROSILO 90 (90 м³) (в полной комплектации) | |
||||
| 4 | Станция загрузки инертных материалов:
- бункер хранения инертных материалов объем 6 м³; - ленточный транспортер ЛК-С-Ж-Г-800-17000, с распределителем материала |
|
|
|
|

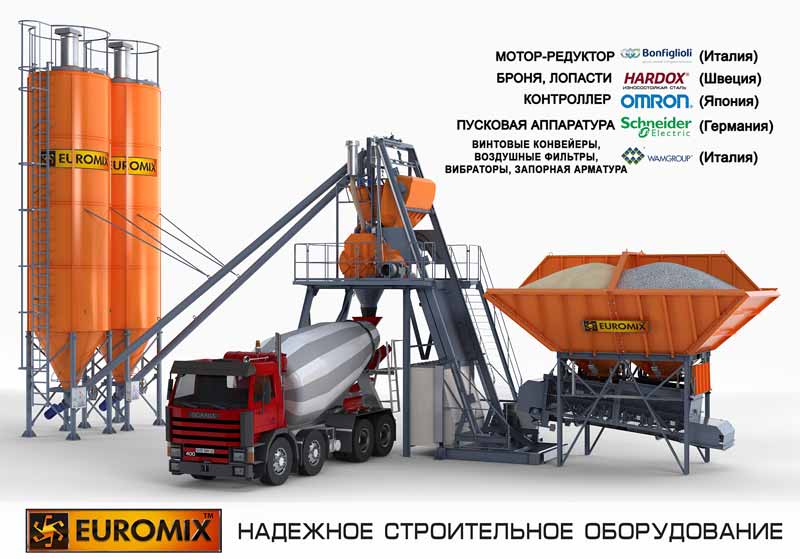

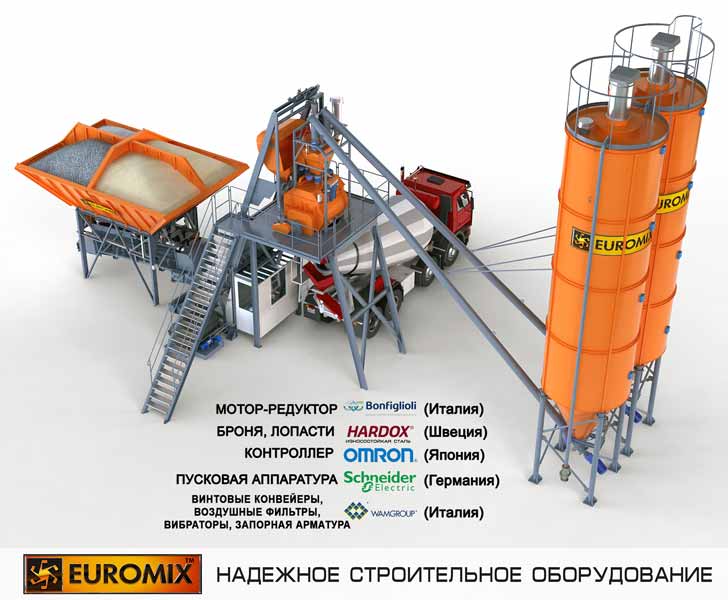

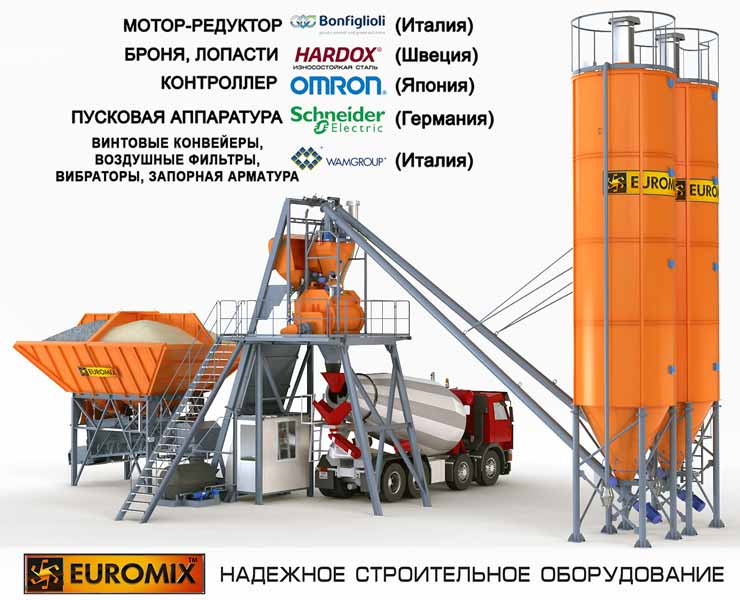

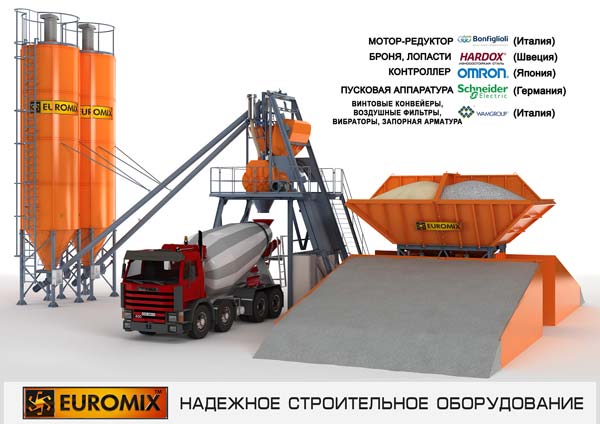

Комплектация №3: быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA - в комплекте ДВА силоса цемента серии EUROSILO (20, 40, 60, 90 м³) в полной комплектации
| № | Наименование | Номер комплектации | |||
|---|---|---|---|---|---|
| 1 | Быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA | № 3.1 | № 3.2 | № 3.3 | № 3.4 |
| 2 | EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA (основной модуль) | |
|
|
|
| 3 | Два силоса цемента EUROSILO 20 (20 м³) (в полной комплектации) | |
|||
| Два силоса цемента EUROSILO 40 (40 м³) (в полной комплектации) | |
||||
| Два силоса цемента EUROSILO 60 (60 м³) (в полной комплектации) | |
||||
| Два силоса цемента EUROSILO 90 (90 м³) (в полной комплектации) | |
||||

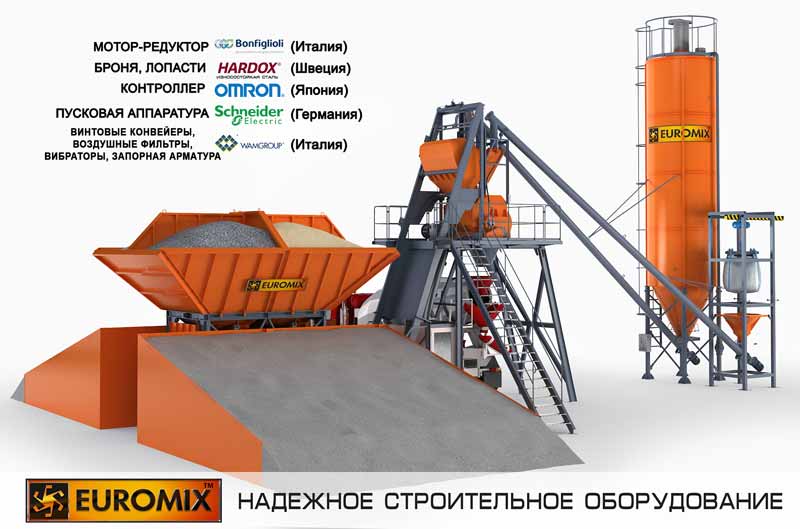

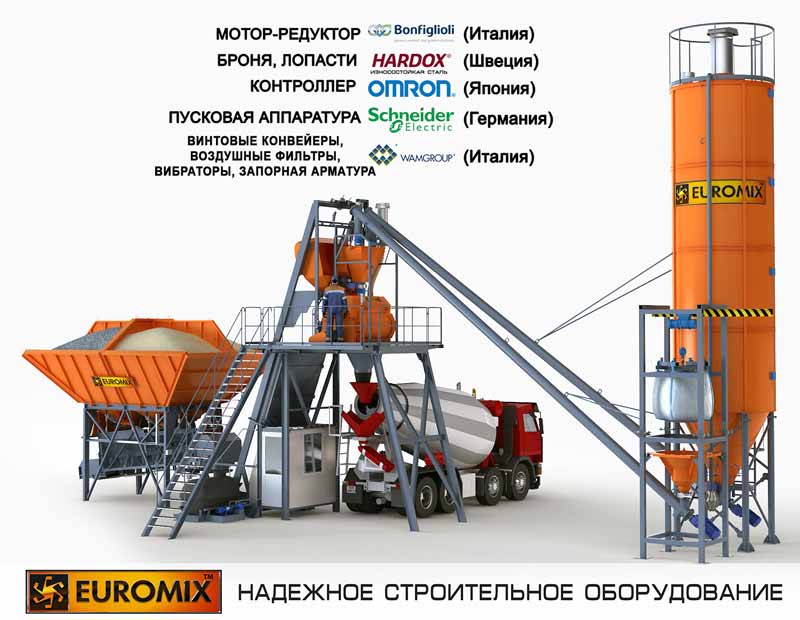

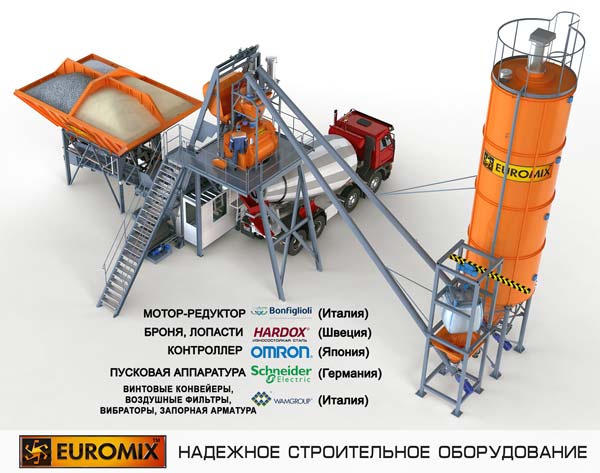

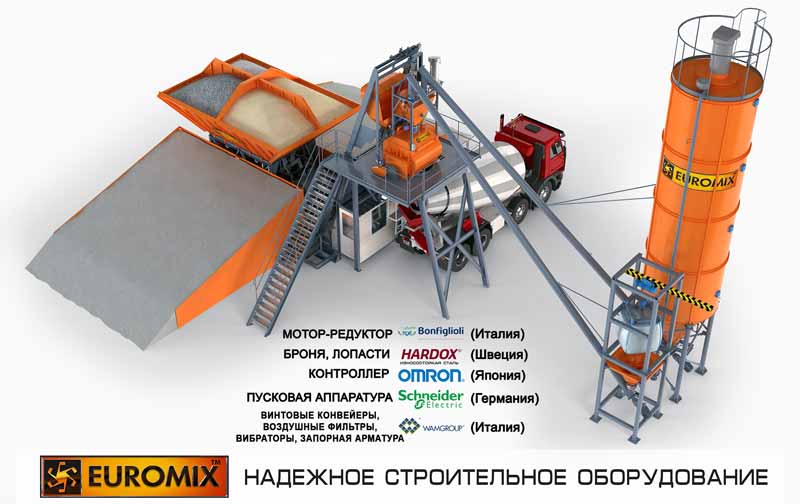

Комплектация №4: быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA - в комплекте один силос цемента серии EUROSILO (20, 40, 60, 90 м³) в полной комплектации и станция растаривания мягких контейнеров типа БИГ-БЭГ в полной комплектации.
| № | Наименование | Номер комплектации | |||
|---|---|---|---|---|---|
| 1 | Быстромонтируемый мобильный бетонный завод EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA | № 4.1 | № 4.2 | № 4.3 | № 4.4 |
| 2 | EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA (основной модуль) | |
|
|
|
| 3 | Силос цемента EUROSILO 20 (20 м³) (в полной комплектации) | |
|||
| Силос цемента EUROSILO 40 (40 м³) (в полной комплектации) | |
||||
| Силос цемента EUROSILO 60 (60 м³) (в полной комплектации) | |
||||
| Силос цемента EUROSILO 90 (90 м³) (в полной комплектации) | |
||||
| 4 | Станция растаривания мягких контейнеров типа БИГ-БЭГ СР 1000 (с электромеханической талью) (в полной комплектации) | |
|
|
|
Состав быстромонтируемого мобильного бетонного завода
EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA
(основной модуль)
| № | Наименование | Кол-во |
|---|---|---|
| 1 | Бетономеситель EUROMIX 600.800.2
- Двухвальный смеситель принудительного действия; - Двухспиральные разнонаправленные лопасти; - Съёмные регулируемые сегменты брони; - Объём готового замеса: 500 л; - Выход неуплотнённой бетонной смеси: 500 л; - Максимальная крупность фракции: 35 мм - Время одного замеса: 5 с; - Автоматический цикл производства бетона: 54 с; - Частота вращения смесительного узла: 29 об/мин; - Установленная мощность привода смесительного узла: 18,5 кВт; - Напряжение питающей сети: 380 В; - Масса: 3 000 кг. |
1 к-т |
| 2 | Пылеулавливающий фильтр бетоносмесителя HOPPERTOP Фильтр для бетоносмесителя HOPPERTOP (пр-во Италия) используется для аспирации на бетоносмесителях бетонных заводов, загружаемых механическим транспортом. |
1 к-т |
| 3 | Весовой дозатор цемента
- Диапазон взвешивания цементных весов 0-200 кг. - Пневматический затвор WAMGROUP (пр-во Италия) с разгрузочным отверстием 250 мм. - Возможность подключения двух винтовых конвейеров при наличии двух силосов цемента или одного силоса и одной станции растаривания мягких контейнеров. - Воздушный шариковый вибратор WAMGROUP (пр-во Италия) на разгрузку весового дозатора цемента (устанавливается на корпусе дозатора). - Тензометрическая система взвешивания на базе датчиков типа «косольная балка» VISHAY (пр-во США). |
1 к-т |
| 4 | Обьемный дозатор воды с насосом на 150 л/мин
- Объём ёмкости: 150 л; - Разгрузка через поворотный дисковый затвор с электромеханическим приводом: Ø 150 мм |
1 к-т |
| 5 | Обьемный дозатор химических добавок с насосом на 30 л/мин Опорные конструкции, электрооборудование, кабеля, шланги, соединители и дополнительные принадлежности. |
1 к-т |
| 6 | Скиповый загрузчик для загрузки инертных материалов
- Объем емкости скипа: 1 м³ - Максимальная грузоподъемность: 1500 кг - Скорость подъема/спуска: на первой скорости 0.36 м/сек, на второй 0.75 м/сек - Мотор-редуктор скипа: кВт - Барабан с поворотным тросом: 370 мм - Двойной стальной трос: Ø 16 мм - Индуктивный датчик измерения скорости движения: 3 шт. - Электромеханические устройства безопасности: 2 шт. - Подъемная система с одним намоточным барабаном. |
1 к-т |
| 7 | Модуль хранения инертных материалов (бункеры, шт: 4×9 м³)
Предназначен для хранения и дозирования заполнителей. Возможность двухсторонней загрузки. Монтаж в короткие сроки благодаря клиновым соединениям боковых и разделительных стенок. - Бункеры, шт: 4×9 м³ - Пневматические разгрузочные затворы: 4 шт. - Пневматические цилиндры: 4 шт. - Общий объем бункеров: 36 м³ - Бункеры имеют независимую конструкцию, с разделителями, из стальных листов. - Разгрузочные затворы приводятся в действие пневматическими цилиндрами с высокой скоростью закрытия и механической регулировкой размера отверстия секции открытия. - Высота заполнения от фундамента: 3,98 м - Ширина заполнения: 4,5 м Система встряхивания, электромеханические вибраторы OLI – 4 шт.×0.55 кВт. |
1 к-т |
| 8 | Весовой дозатор инертных материалов
- Взвешивание с помощью 4-высокоточных S-образных тензодатчиков; - Максимальная грузоподъемность: 1 000 кг; Взвешивающий конвейер инертных материалов - Межосевое расстояние: 8 м; - Ширина ленты: 800 м; - Скорость движения ленты: 1,2 м/сек; - Мощность привода: 18,5 кВт |
1 к-т |
| 9 | Опорные конструкции для бетоносмесителя EUROMIX 600.800.2 (высота разгрузки бетона 4 м, направляющие скипового загрузчика в комплекте)
Опорные конструкции смесителя с переходом и лестницей, смонтированным пультом управления и дополнительным электрооборудованием. Высота разгрузки готового бетона 4 м. |
1 к-т |
| 10 | Пневмосистема бетонного завода (пр-во Италия)
Воздушный компрессор - 1 шт. Для обеспечения бетонного завода сжатым воздухом. Одноступенчатый, двухцилиндровый поршневой компрессор, полная автоматика, рассчитанный на постоянную работу. Вал компрессора и вал электродвигателя одно целое. Разгрузочный клапан ресивера. - Ресивер 500 л; - Производительность при 6 бар 1050 л/мин; - Рабочее давление 8 бар; - Макс. установочное давление 10 бар; - Мощность привода 7,5 кВт. Компрессор смонтирован на раме из профильной стали и оборудован крышей. |
1 к-т |
| 11 | Кабина оператора
Окрашенный рамный моноблок, обшитый сэндвич-панелями с высокоплотным полиуретановым сердечником; наполовину остекленная одностворчатая дверь и окно. Модульного типа выполнен из стальных конструкций. Отделка ПВХ. - Длина 6055 мм; - Ширина 2435 мм; - Высота без фундамента 2800 мм; - Высота помещения: 2500 мм. |
1 к-т |
| 12 | Автоматическая система управления АСУ EUROMIX BETONCONTROL | 1 к-т |
| 13 | Силовой шкаф
Предназначен для монтажа в кабине оператора - Силовая часть с защитой электродвигателей; - Дополнительная тепловая защита электродвигателей смесителя и скипа; - Трансформатор системы управления первичная 380 В + 5%, вторичная 230 В (защита); - Трансформатор системы управления первичная 380 В + 5%, вторичная 24 В для реле, магнитных клапанов и сигнализации; - Коммутационная аппаратура аварийного ручного отключения. |
1 к-т |
| Дополнительная комплектация бетонного завода EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA | ||
| 1 | Крышки бункеров рядного склада
Предназначены для закрытия рядного склада, предусмотрено их односторонне открытие. Крышки изготовлены из профильной стали и усилены в соответствии со статическими требованиями. Открытие происходит с помощью цепного привода, каждый закреплен на опоре рядного склада. |
1 к-т |
| 2 | Зимняя обшивка бетонного завода
Предназначена для сохранения необходимой температуры внутри смесительно-весового модуля, получаемой от локального источника теплоты для комфортной и бесперебойной работы установки в период низких температур. Представляет собой комплект сэндвич-панелей и металлоконструкций. На площадке смесителя - 2 окна, дверь. Обшивается смесительно-весовой модуль и пути скипа. Толщина сэндвич-панелей 80 мм. |
1 к-т |
Комплектация силосного склада цемента
для быстромонтируемого мобильного бетонного завода
EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA
| № | Наименование | Объем силоса цемента | |||
|---|---|---|---|---|---|
| Силос цемента и песка EUROSILO Банка силосная металлическая укомплектована системой загрузки, лестницей, ограждением, площадкой обслуживания. |
Объем 20 м³ | Объем 40 м³ | Объем 60 м³ | Объем 90 м³ | |
| 1 | Фильтр для силоса с установочным кольцом
Система удаления пыли с фильтром картриджного типа серии SILOTOP (24 м2) расположена в верхней части силоса Система удаления пыли с фильтром картриджного типа серии SILOTOP (24 м2) расположена в верхней части силоса - Фильтрующая поверхность: 24 м² - Наружный диаметр: 500 мм - Полиэстровые картриджи: 9 шт. - Фильтруемый поток: 1160 м³/ч - Сухой остаток в отфильтрованном воздухе: 4 мг/м³ Фильтр системы удаления пыли расположен в верхней части силоса, фильтрующие картриджи очищаются импульсной продувкой сжатым воздухом; соединительный фланец, электрооборудование, кабели и дополнительные принадлежности. Круглый фильтр диаметром 1000 мм. Пневмоочистка. Фильтрующие элементы – картриджи с влаго и масло защитой (PV). Площадь фильтрующей поверхности 36 м². Расчетная производительность до 2400 м³/ч. |
|
|
|
|
| 2 | Предохранительный клапан VDS 273 предназначен для сброса воздуха в атмосферу при возникновении избыточного давления внутри емкости и забора воздуха из окружающей среды при создании разряжения. | |
|
|
|
| 3 | Датчики уровня SHP3F Датчик уровня цемента серии SH представляет собой сигнализатор предельного значения, который позволяет определить степень наполнения силоса материалом, а также для указания максимального или минимального уровня цемента в силосе с использованием вращательного движения. Включает два датчика уровня, соединительные кабели и дополнительные принадлежности. |
|
|
|
|
| 4 | Система аэрации цемента для силоса серии EUROSILO (WAMGROUP, CAMOZZI, пр-во Италия) предназначена для поддержания материала в силосе в текучем (рыхлом) состоянии. Приводится в действие от сжатого воздуха и состоит из форсунок (вибровентиляторов), регулятора давления с фильтром, тройников, углов, штуцеров, шланга пневматического, электромагнитного клапана, манометра. |
|
|
|
|
| 5 | Затвор ножевой VLQ0250 с ручным приводом используется как пыленепроницаемое запорное устройство для сыпучих материалов, устанавливаются под силосами и сопрягаются с винтовыми конвейерами для загрузки материала в дозаторы. В закрытом положении пластина шибера полностью перекрывает выгрузное окно затвора, удерживая материал в силосе. | |
|
|
|
| 6 | Винтовой конвейер ES (WAMGROUP, пр-во Италия) (подача цемента)
Крепеж для шнека к цементному силосу (приспособлен, начиная с диаметра подающей трубы 160 мм) |
|
|
|
|
Краткое описание работы бетонного завода EUROMIX CROCUS (КРОКУС) 20/750.4 ALFA
Бетоносмеситель EUROMIX 600.800.2, входящий в состав бетонного завода EUROMIX CROCUS (КРОКУС) 30/800.4 COMPACT, предназначен для приготовления строительных растворов и бетонов. В верхней части емкости бетоносмесителя установлена откидная крышка, а в нижней – привод перемешивающего устройства. В качестве привода перемешивающего устройства применяется мотор-редуктор производства компании BONFIGLIOLI RIDUTTORI. Перемешивающее устройство представляет собой активатор с возможностью регулировки рабочего зазора лопаток и вылета лопастей, что обеспечивает качественное перемешивание различных компонентов смеси. Донный затвор секторного типа, расположенный в нижней части емкости бетоносмесителя EUROMIX 600.800.2, приводится в действие при помощи пневмопривода CAMOZZI (Италия). Момент отключения пневмопривода донного затвора отслеживается при помощи двух датчиков положения. Ленточный дозатор для взвешивания и подачи инертных заполнителей установлен под четырехсекционным бункером, и предназначен для поочередной загрузки из секций бункера в емкость бетоносмесителя щебня и песка в заданном количестве. В качестве привода ленточного дозатора используются мотор-редукторы компании BONFIGLIOLI RIDUTTORI (Италия).
Дозаторы жидких компонентов установлены на раме и предназначены для дозирования воды через и жидких добавок в емкость бетоносмесителя через промежуточную накопительную емкость. Оба дозатора работают по одному принципу. Отличие заключается в типоразмерах комплектующих изделий магистрали.
Способ дозирования дозаторов воды и жидкой добавки – объемный, скоростной. Вихревой насос перекачивает жидкость по магистрали из емкости для хранения в промежуточную емкость установленную над бетоносмесителем. При этом водосчетчик учитывает расход жидкости, и передает импульсы на контроллер шкафа управления. При достижении заданного количества литров, контроллер передает команду на отключение насоса и на закрытие электромагнитного клапана. В магистрали дозатора воды предусмотрен промежуточный бак объемом 800 литров, управление загрузкой которого осуществляется за счет датчика-реле уровня и электромагнитного клапана, независимо от работы системы дозирования. Датчик отслеживает верхний уровень заполнения емкости, при котором подает команду на закрытие электромагнитного клапана. Когда уровень жидкости в баке ниже верхнего, клапан открыт.
Применяемые комплектующие системы подачи воды и жидких добавок:
- насосы Pedrollo (Италия);
- водосчетчик (Германия);
- электромагнитный клапан TORK.
а также соединительные элементы магистрали и другие комплектующие.
Шкаф системы управления бетонным заводом реализован на базе контроллера OMRON и предназначен для размещения пускорегулирующих, коммутирующих и соединительных устройств. С панели управления шкафа осуществляется контроль и управление всеми агрегатами бетонного завода как в РУЧНОМ, так и АВТОМАТИЧЕСКОМ режиме. Процесс дозирования сыпучих компонентов осуществляется посредством весового модуля, который обрабатывает сигналы от тензодатчиков, и передает сигналы на контроллер, который вместе с тем получает импульсы от дозаторов жидких компонентов и задает алгоритм работы системы в целом, передавая определенные сигналы в нужные моменты на пускорегулирующие элементы системы управления. Выносной сенсорный дисплей ESA, предназначенный для настройки параметров работы системы управления заводом, а также для контроля и отображения заданной рецептуры и текущих значений загружаемых компонентов, необходимых для приготовления бетона определенной марки.
Технические характеристики мобильного бетонного завода EUROMIX CROCUS (КРОКУС) 30/800.4 ALFA
| Производительность, м³/ч | 35-39 |
| Бетоносмеситель | принудительного типа |
| Мощность привода бетоносмесителя, кВт | 18,5 |
| Наличие брони бетоносмесителя | да |
| Количество бункеров хранения инертных | 4 |
| Объем емкости смесителя (по выгрузке), л | 500 |
| Количество фракции заполнителя | 4 |
| Количество марок цемента | 1 |
| Наибольшая крупность заполнителя, мм | до 35 |
| Объем одной секции бункера, м³ | 9 |
| Система управления производственным процессом | автоматизированная система управления на базе ПК |
| Система дозирования заполнителей, цемента | весовая, на тензорезисторных датчиках |
| Система дозирования добавок | объемная |
| Мощность привода водяной помпы, кВт | 5,5 |
| Количество насосов для хим. добавок | 1 |
| Количество рецептов | до 30 |
| Подогрев воды | да |
| Класс точности дозаторов - по заполнителям и цементу, % - по воде, % - по хим. добавкам, % |
2 2 2 |
| Режим работы | автоматический/ручной |
| Масса нетто, кг | не более 11000 |
| Габаритные размеры в транспортном состоянии (Д×Ш×В), мм | 21500×6500×8600 |
| Высота выгрузки бетона, мм | 4000 |
| Высота бортов бункеров, мм | 4500 |
| Напряжение питания, В | 380 + 5% |
| Частота тока, Гц | 50 |
| Установленная мощность, кВт | до 70 |
| Необходимое давление воды на входе, бар | 3 |
|
||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||
